Technisches Datenblatt

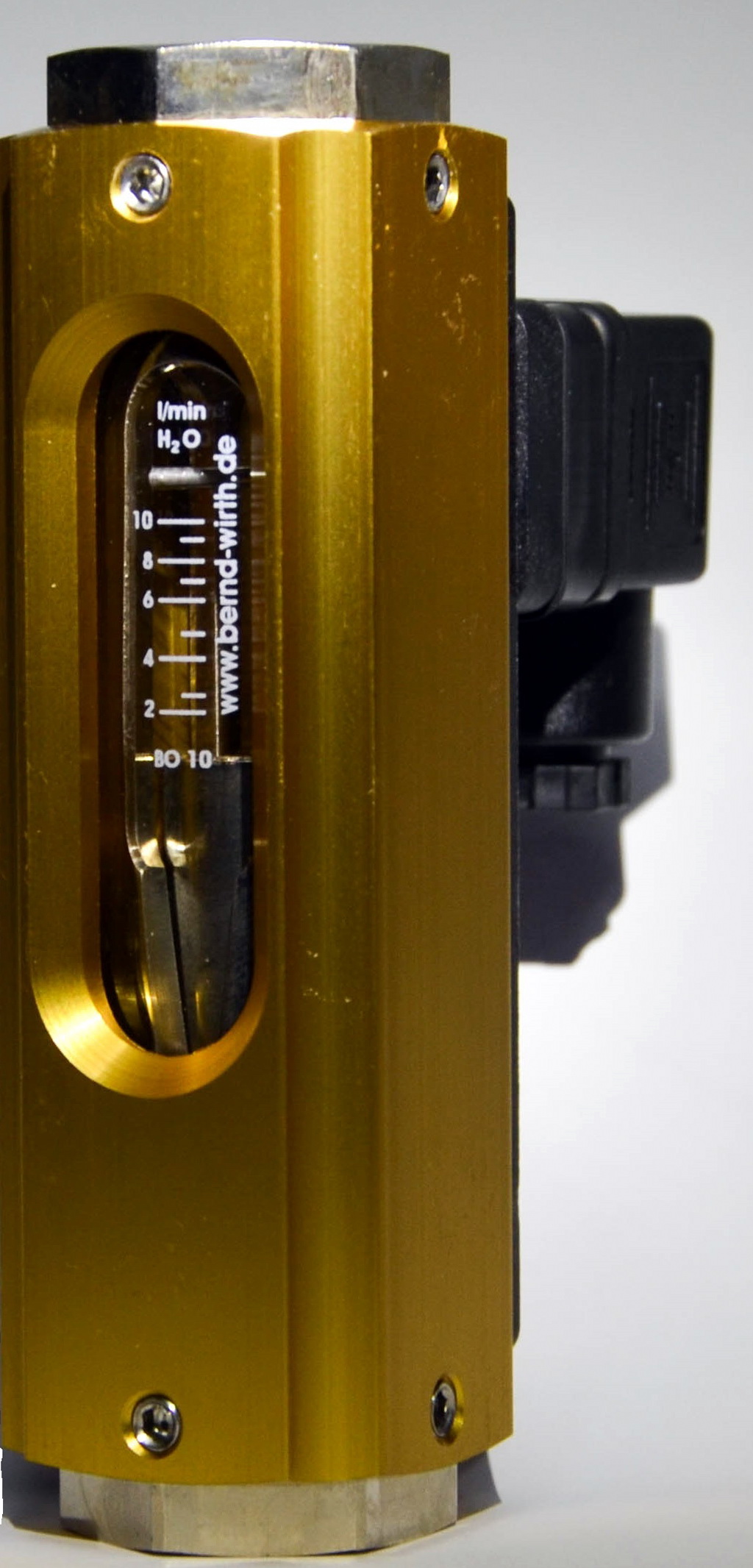

Typ  >> BO << mit zusätzlicher optischer Anzeige.



Abmessungen:


Typ Regelbereich H2 O Gewinde  Länge
Breite

Tiefe ohne Schaltgehäuse

BO-1 0,1-   0,9 l/min.
1/4“ od. 1/2 “
135 mm 39 mm 39 mm
BO-2 0,2-   2,5 l/min 1/4“ od. 1/2 “
135 mm 39 mm 39 mm
BO-6 1,0-   6,0 l/min. 1/4“ od. 1/2 “
135 mm 39 mm 39 mm
BO-10
2,0- 10,0 l/min.
1/4“ od. 1/2 “
135 mm 39 mm 39 mm
BO-16 2,0- 16,0 l/min. 1/2 “
163 mm
39 mm 39 mm
BO-16 2,0- 16,0 l/min. 3/4“   176 mm 39 mm 39 mm

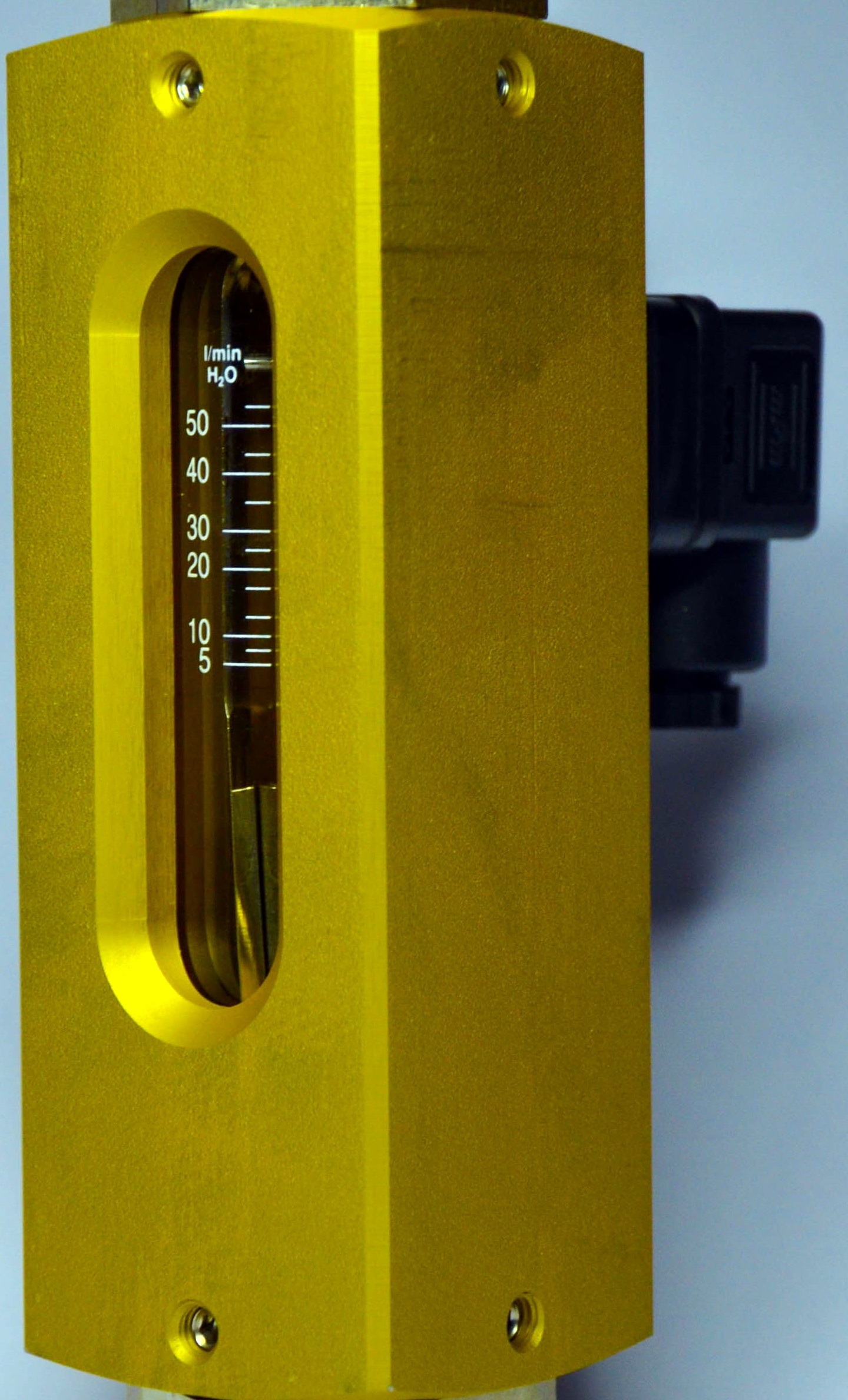

BO-50
5,0- 50,0 l/min.
3/4“   165 mm 50 mm 50 mm
BO-50
5,0- 50,0 l/min.
 1 “ 183 mm 50 mm 50 mm





Die Tiefe des Schaltgehäuses beträgt 52,5 mm



Werkstoffe





Gerätemantel : Aluminium, gold eloxiert
Mediumberührende Teile : Messing, vernickelt oder Edelstahl 1.4571 (V4A)
Schauglas : Borosilikatglas (Duran)
Dichtungen : Perbunan bei Messing, Viton bei Edelstahl (V4A)
Max.- Temperatur : + 120 ° C (+ 160 ° C möglich)
Max.- Druck : 16 bar

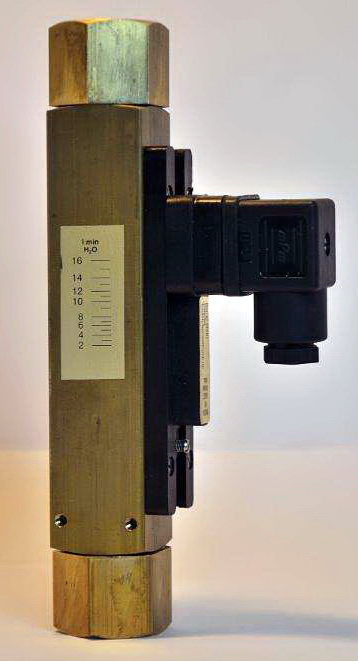

Typ >> BM << wie Strömungswächter BO



ohne zusätzliche Schauglasanzeige



Abmessungen




Typ
Regelbereich H2 O
Gewinde
Länge
 Breite Tiefe ohne Schaltgehäuse
BM-1 0,1-0,9 l/min. 1/4“ od. 1/2 “    134 mm 30 mm 30 mm
BM-2 0,2-2,5 l/min. 1/4“ od. 1/2 “    134 mm 30 mm 30 mm
BM-6 1,0-6,0 l/min. 1/4“ od. 1/2 “    134 mm 30 mm 30 mm
BM-10 2,0-10,0 l/min 1/4“ od. 1/2 “    134 mm 30 mm 30 mm
BM-16 2,0-16,0 l/min. 1/2 “  147 mm 30 mm 30 mm
BM-16 2,0-16,0 l/min. 3/4“ 183 mm 30 mm 30 mm
BM-50 5,0-50,0 l/min. 3/4“
182 mm 40 mm   40 mm
BM-50 5,0-50,0 l/min. 1“ 183 mm 40 mm 40 mm





Die Tiefe des Schaltgehäuses beträgt 52,5 mm



Werkstoffe



Gerätemantel : Messing, unbehandelt
Mediumberührende Teile : Messing, unbehandelt
Dichtungen : Perbunan
Max.- Temperatur : + 120 ° C
Max.- Druck : 85 bar













Wenn Sie einen Kostenvoranschlag erhalten möchten, rufen Sie unter + (49) 05685 / 7874000 an oder senden Sie eine E-Mail an bwirth-bernd@web.de.
